设备简介
蓄热式催化净化(Regenerative Catalytic Oxidizer简称RCO),是将低温催化氧化与蓄热技术相结合的一种有机废气处理设备。本设备有效的降低热量损耗及能耗资源,同时大大降低净化后气体排出温度。
用途
工作原理
炉体在进行废气处理之前,先将加热室、蓄热床进行预热;预热完毕后,将废气源接入设备。有机废气在配套风机作用下,首先经预热的蓄热陶瓷体1进行热交换,废气经过一次提温后进入加热区,在加热区废气得到第二次提温,此时废气温度达到与催化剂反应的温度要求后进入催化室进行反应,生成二氧化碳与水排出并释放热能;处理后的洁净气体再经过蓄热陶瓷体2进行蓄热由风机排出。经排风机进口测温棒进行温度检测后达到设定温度时,进行阀门切换由蓄热陶瓷体2进入废气、由蓄热陶瓷体1排出,如此循环往复。
适用范围:
1.大风量、低浓度、多成分,无回收价值的有机废气;
2.可适用于几乎所有的含有机废气及恶臭气体的治理,可用于众多的有机化工、造漆、涂装、印刷、印铁、家用电器、绝缘材料、油炸食品等行业排放的各种有机废气;
3.可处理的有机物质种类包括烃类化合物(芳烃、烷烃、烯烃)、苯类、酮类、酚类、醇类、醚类、烷类等化合物;

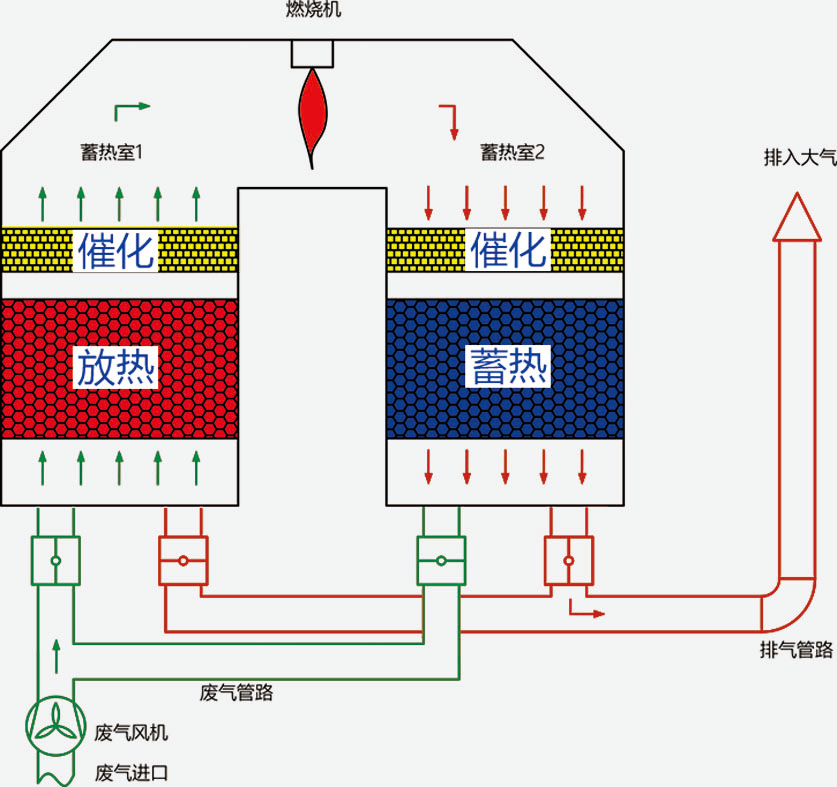

流程示意图
设备特点
1、采用RCO工艺净化有机废气,可同时去除多种有机污染物,具有工艺流程简单、设备紧凑、运行可靠等优点;
2、RCO具有净化效率高,一般均可达99%以上;
3、节能减排:RCO具有排烟温度低、运行费用低的优点,其热回收效率一般均可达95%以上;
4、整个过程无废水产生,净化过程不产生NOX等二次污染;
5、RCO净化设备可与烘箱配套使用,净化后的气体可直接回用到烘箱加热设备,达到节能减排的目的。
设备规格参数
规格型号 |
HRCO 20 |
HRCO 50 |
HRCO 100 |
HRCO 200 |
HRCO 300 |
HRCO 500 |
HRCO 1000 |
HRCO 2000 |
||
处理风量㎥/h |
200 |
500 |
1000 |
2000 |
3000 |
5000 |
10000 |
20000 |
||
有机气体浓度 |
200~10000mg/m3(混合气体) |
|||||||||
气体预热温度 |
220~320℃ |
|||||||||
净化效率 |
≥99% (按GB16297-1996标准执行) |
|||||||||
加热功率kw |
18 |
27 |
40 |
66 |
72 |
84 |
198 |
336 |
||
配型风机 |
型号 |
YX9-35/YX5-48 |
||||||||
风量㎥/h |
600 |
1000 |
2706 |
3585 |
5263 |
8884 |
17528 |
35000 |
||
风压Pa |
1700 |
1800 |
1800 |
1726 |
1854 |
2109 |
2501 |
2300 |
||
功率kw |
2.2 |
4 |
4 |
5.5 |
7.5 |
11 |
22 |
45 |
||
